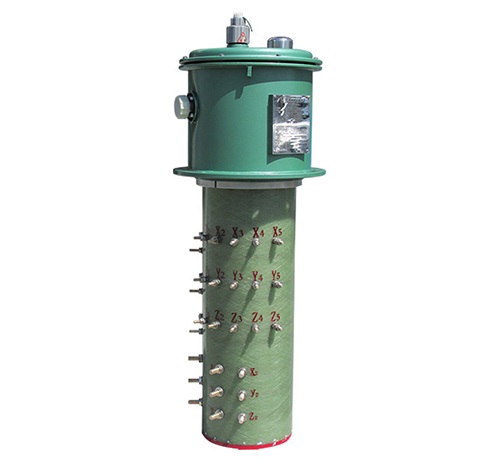

无励磁开关

1.完整无缺损；

2.机械转动灵活，转轴密封良好，无卡滞，上部指示位置与下部实际接触位置应相一致；

3.触头接触电阻小于500μΩ，触头表面应保持光洁，无氧化变质、碰伤及镀层脱落，触头接触压力用弹簧秤测量应在0.25～0.5MPa之间，或用0.02mm塞尺检查应无间隙、接触严密；

4.开关所有紧固件均应拧紧，无松动；

5.绝缘筒应完好、无破损、剥裂、变形，表面清洁无油垢；操作杆绝缘良好，无弯曲变形；

6.拆装前后指示位置必须一致，各相手柄及传动机构不得互换；

通过解体检查及运行记录分析,事故原因不难找出。Ｂ相分接开关接触不良是导致此次事故的直接原因。而该变压器二次开关拒动,与之并联运行的另1台变压器向该主变反充电(时间长达3ｍｉｎ)是使事故扩大并发展的主要原因。事故发展的过程:由于Ｂ相无励磁分接开关调整不到位(不排除由于运行年久使接触压力有所减小的可能性),在变压器空载运行时在级电压作用下可能产生局部放电,但是由于此时一次电流很小,触头间并没有出现严重过热现象。当一次侧通过负载电流(约190Ａ)后动、静触头之间开始发热、放电,四周油温开始上升。温度上升使得动触头弹性进一步下降,动、静触头之间压力进一步降低,发热更加严重,形成恶性循环。结果是,动、静触头在电与热的作用下融化、烧蚀。无励磁分接开关尽缘筒内的尽缘油在高温下气化产生强大的压力使尽缘筒烤糊胀裂,轻、重瓦斯继电器动作,一次开关跳闸。但由于二次保护没有动作,与之并联运行的另1台变压器通过66ｋＶ连接引线向该变压器送电。此时, Ｂ相无励磁分接开关内分接引线间已经是短路状态,从而造成Ｂ相高压绕组严重烧损,其产生的强大的气体压力是造成高、中、低压三相套管爆炸的直接原因。
