变压器组件动、定触头安装在垂直放置的半圆形绝缘筒内

发布日期:2018-07-27 00:00 来源:http://www.lnjldq.cn 点击:

  无励磁开关三相变压器要用三个分接开关。动、定触头安装在垂直放置的半圆形绝缘筒内。变压器无励磁分接开关要求有足够的电气绝缘强度,动静触头接触严密,有足够的导电能力,并且要求动作灵活可靠、操作方便、要有良好的动热稳定性和足够的机械强度和使用寿命。

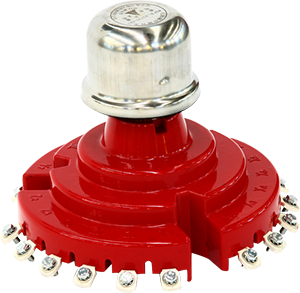

  有载调容调压开关WD型分接开关的动触头旧型号为环形触头,与圆形定触柱相接触。新生产的WD型分接开关动触头改为楔形触头,增加了出头的可靠性。它由绝缘盘、动触头、定触头、接线柱、操动螺母、定位钉等构成。这种开关有三相共九个定触头均匀分布在绝缘盘上,定触头的接线柱分别与三相绕组中性点的九个抽头(每相三个)相连。动触头的三个接触片互差120°分布,分别与A、B、C三相绕组的中性点抽头接触,形成中性点。这种分接开关在10kV及以下的油浸式配电变压器中作为中性点调压无励磁分接开关十分常见。

  变压器组件上节油箱扣上时,操动杆的锥形头部自行进入开关升高座内。动静触头在上、下极限位置时有定位装置。当对操动机构上的位置指示有怀疑时,可转动手柄到上或下的极限位置,可判断出正确定位。它们的特点是操动结构与分接开关可以分离。单相中部调压无励磁分接开关常用的有WD型和WDⅡ型。例如WSLⅡ型,分接开关在变压器内水平放置,动、定触头沿水平方向三相间隔分布,每相触头处于同一垂直面上。分接开关的操作是通过操作螺母、齿轮及绝缘联动轴传动的。在箱盖上转动操作控制盘即可对三相绕组的调压抽头同时切换。此种开关有三个分接和五个分接两种结构,常用于35~65kV中小容量无励磁调压的变压器上,作为中部抽头调压分接开关用。
