无励磁分接开关动触头与定触头之间的接触压力增大

发布日期：2018-07-13 00:00 来源：http://www.lnjldq.cn 点击：

　　无励磁分接开关动触头与定触头之间的接触压力增大，则接触电阻减小.但压力过分增大，不会使接触电阻继续降低，而使转动力矩相应增加。一般要求接触压力为25〜50N，用专用的测压计或弹簧秤来测量。测量的触头小接触压力为在触头串联的信号灯熄火时或动定触头间放置的厚度小于0.1mm的塞片能自由活动时的分离力。分接开关到位准确：无论是手动操作，还是电动操作的分接开关均有定位装置和限位装置，设有位置指示，便于动定触头准确定位。

　　无励磁开关浸在变压器油中，其长期载流的触头在1.2倍额定通过电流下对变压器油的稳定温升应不大于20K (测量时环境温度为空气一30~40℃，油一 30~100℃)。温升测量用热电偶法，测量周围介质温度的热电偶应放在被测试的触头下面不大于25mm的地方。测童过程中》若测得的温度上升速率小于lK/h时，即可认为温升已达到稳定状态。

　　电压高、低局放：变压器对高电压等级的无励磁分接开关的局放量提出了高于标准中规定的要求，即252kV的分接开关的局部放电量要求≤10pC。因此，降低局部放电量成为研发工作的重点和难点。为了降低局放，对于笼形分接开关,所有金属零件均提出电场圆角，振动光饰，合理采用屏蔽环、屏蔽罩使电场分布均匀。试验结果：252kV的笼形无励磁分接开关局部放电量≤10pC。

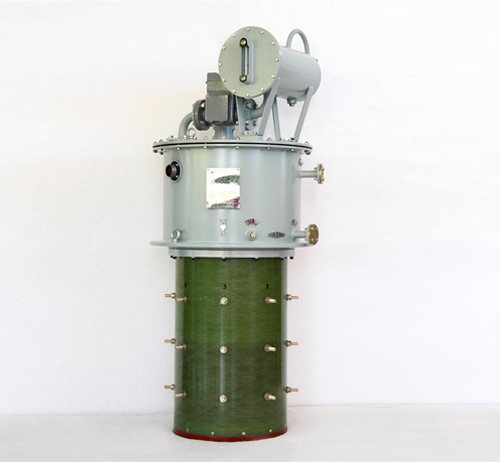

无励磁开关
