无励磁分接开关的结构是怎么样的？

发布日期：2016-12-16 00:00 来源：http://www.lnjldq.cn 点击：

无励磁分接开关要求有足够的电气绝缘强度，动静触头接触严密，有足够的导电能力，并且要求动作灵活可靠、操作方便、要有良好的动热稳定性和足够的机械强度和使用寿命。

常用的无励磁调压开关有三相九头分接开关、三相半笼形夹片式分接开关和单相无励磁分接开关等类型。

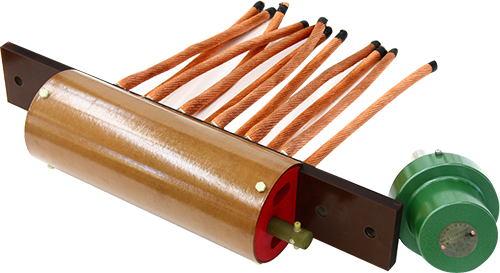

无励磁分接开关的特点是操动结构与分接开关可以分离。三相变压器要用三个分接开关。动、定触头安装在垂直放置的半圆形绝缘筒内。上节油箱扣上时，操动杆的锥形头部自行进入开关升高座内。动静触头在上、下极限位置时有定位装置。当对操动机构上的位置指示有怀疑时，可转动手柄到上或下的极限位置，可判断出正确定位。WD型分接开关的动触头旧型号为环形触头，与圆形定触柱相接触。新生产的WD型分接开关动触头改为楔形触头，增加了出头的可靠性。

无励磁分接开关的型号表示

（1）W表示无励磁调压

（2）S表示三相，或D表示单相

（3）L表示笼形，P表示盘形，G表示鼓形，T表示条形。

（4）用罗马大写数字表示调压装置，I标示线端调压、Ⅱ表示中部调压、Ⅲ表示中性点调压。

（5）用数字表示额定电流（A）。在斜线后面依次表示电压等级、分接头数和分接位置数等。
